自制 USBasp

本文将 STEP BY STEP 介绍如何制作一个 USBAsp 烧录器，如果在制作过程中遇到问题，请先检查焊接是否有问题，再检查是否与本教程的操作是否有出入

准备材料

• Arduino UNO
• USBasp 根据 PCB 打板，并准备好上面的所有元器件
• ArduinoIDE
• AVRDUDE 软件
• Zadig 驱动安装器
• usbasp 固件

要点提醒

• 电路中的 3V3、68Ω 相当重要，不能随意更换为其他参数
• 仅支持 Atmega8、Atmega48、Atmega88 系列单片机制作 USBasp
• 如果你对你的焊接水平不够自信，那么最好先焊接好 USBasp 上的 Type-C 接口，然后再用万用表检查是否短路和虚焊，避免烧毁 PC 的 USB 接口

开始制作

1. 给 Arduino UNO 烧写 ArduinoISP 程序

   • 打开 ArduinoISP 示例代码

   • 并将其编译上传到 Arduino UNO

2. 将两块板子按以下表格连接

   Arduino UNO	USBasp(SPI2)
   5V(OUT)	VCC
   GND	GND
   D13	SCK
   D12	MISO
   D11	MOSI
   D10	RST

3. 先烧录一个测试代码以保证 USBasp 上的单片机工作没有问题

   首先短接 USBASP、SELF_PROG 跳线
   如果是全新的芯片，有可能会无法写入，在烧录之前需要用镊子短接一下 SLOW_SCK

   • 编译并上传 GPIO 检测代码

     void setup()
     {
       DDRC = 0xFF;
       PORTC = 0xFF;
     }

     void loop()
     {
       PORTC = 0xFE;
       delay(500);
       PORTC = 0xFD;
       delay(500);
     }

   • 等待写入完成后，PC0、PC1 这两个 IO 口连接的 LED 将会开始交替闪烁（如果没有输出，那你就得检查下焊接了）

4. 通过 AVRDUDE 配置 USBasp

   如果是全新的芯片，有可能会无法写入，在烧录之前需要用镊子短接一下 SLOW_SCK

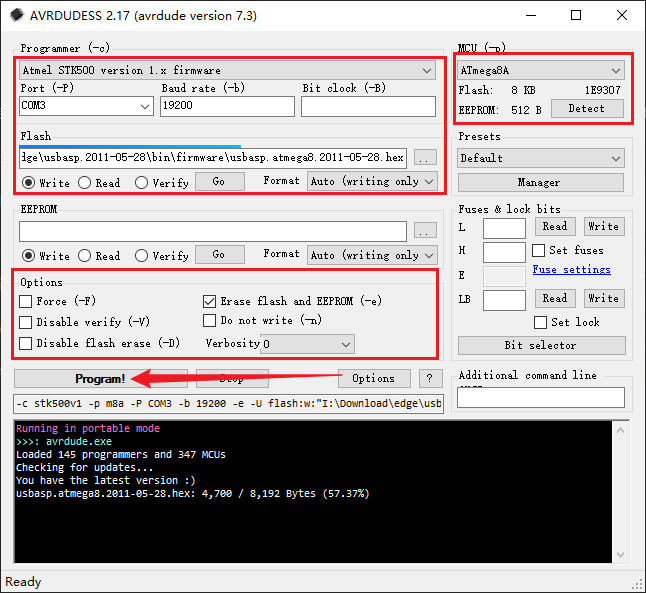

   • 打开 AVRDUDE，并烧录固件，我这里使用的是 Atmega8a

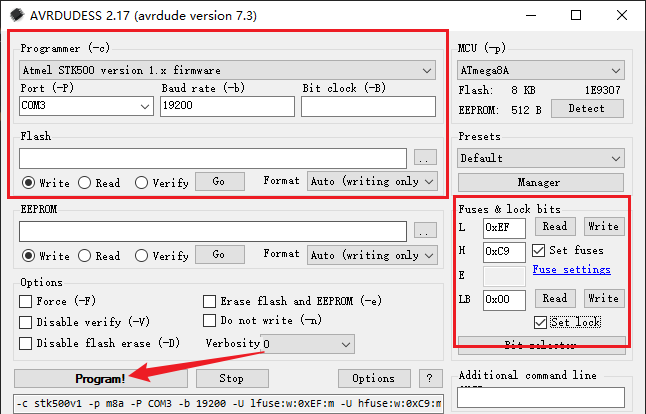

   • 设置熔丝位（千万千万要小心，设置错误会导致锁芯片）

     • 这里提供几个芯片的熔丝设置

       TARGET	LFUSE	HFUSE
       Atmega8	0xEF	0xC9
       Atmega48	0xFF	0xDD
       Atmega88	0xFF	0xDD

     如果你的芯片与我使用的不一样，那就需要参考芯片手册，并在 https://www.engbedded.com/fusecalc 先尝试熔丝位设置



   断开 SELF_PROG 跳线

5. 安装驱动

   • 断开两块板子的连接，将 USBasp 连接到 PC
   • 打开设备管理器，没问题的话将会显示 USBasp，如果显示的是 libusb 那就需要安装驱动
   • 打开 Zadig，在 Options 中勾选 “List ALL Devices”
   • 在第一个下拉框中选中 libusb 设备
   • 在驱动选择中选中 WinUSB，然后点击 Install WCID Diver
   • 安装完成后设备管理器应该就正常显示 USBasp 了

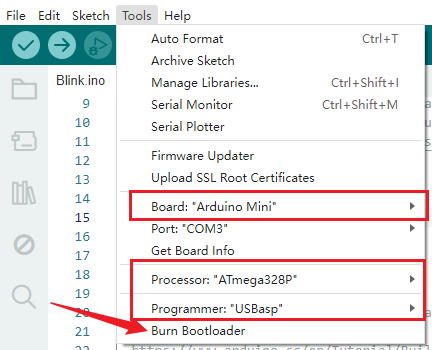

6. 在 ArduinoIDE 中使用 USBasp 给其他芯片烧写 bootloader

   这里以 Atmega328P-AU 为例



题外话

这块板子也可以作为最小板使用，只需要断开 USBASP 跳线，一些外围电阻、稳压管可以去掉
